在我们身边 ，那些点缀于矿山岩壁、土壤表层的黄褐色斑块 ，那些被误认为“铁锈”的矿物集合体 ，其实藏着一种低调却重要的自然资源——针铁矿 。它是地壳中最常见的氢氧化铁矿物 ，是铁元素循环的重要载体 ，更是人类获取铁资源、制作天然颜料的重要原料 。从远古岩画的色彩到现代钢铁工业的原料 ，从地质找矿的线索到环保领域的新应用 ，针铁矿始终在人类文明与自然演化中扮演着重要角色 。本文将带大家走进针铁矿的世界 ，揭开这种“锈色矿物”的资源密码 。
01
初识针铁矿
藏在褐韵中的铁矿物
针铁矿是一种典型的弱磁性氢氧化铁矿物 ，理论含铁量可达62.9% ，虽低于磁铁矿（72.4%）和赤铁矿（70.0%） ，但因分布广泛、易于开采 ，仍是全球重要的铁矿石资源之一 。它与纤铁矿、四方纤铁矿等成同质多象 ，是褐铁矿的最主要组分 ，常以多种形态出现在自然界中 ，辨识度极高 。
核心特性：从晶体到物理特征

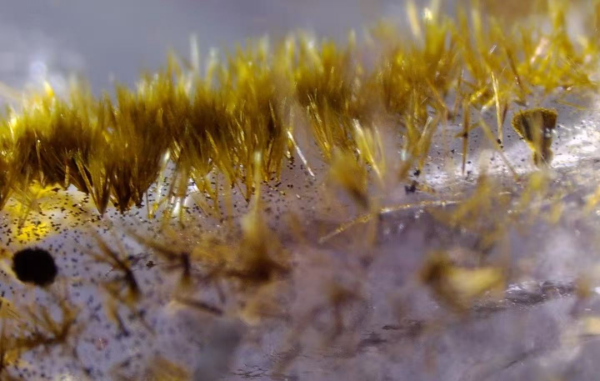

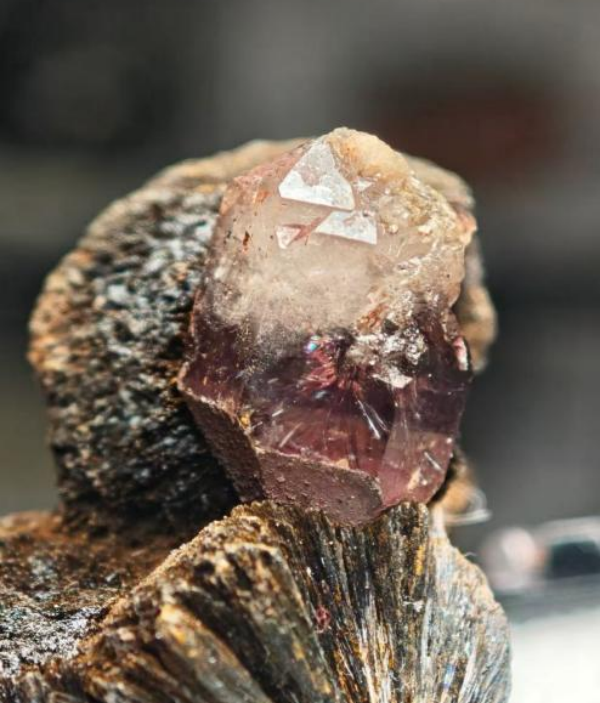

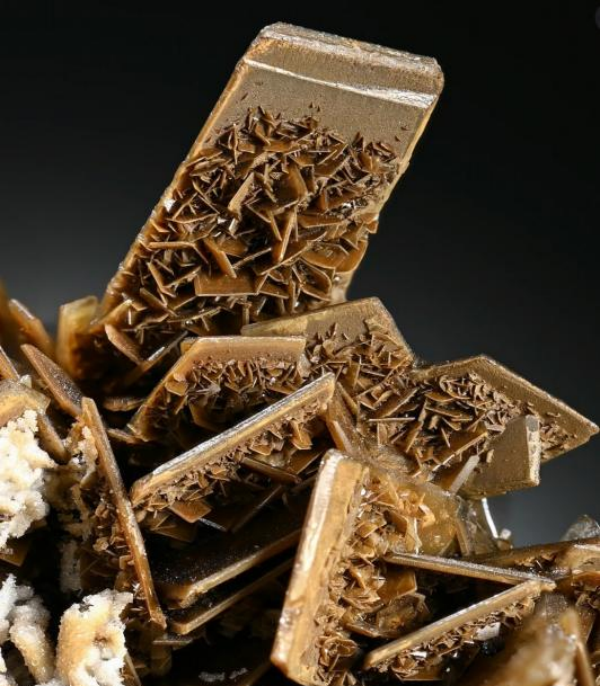

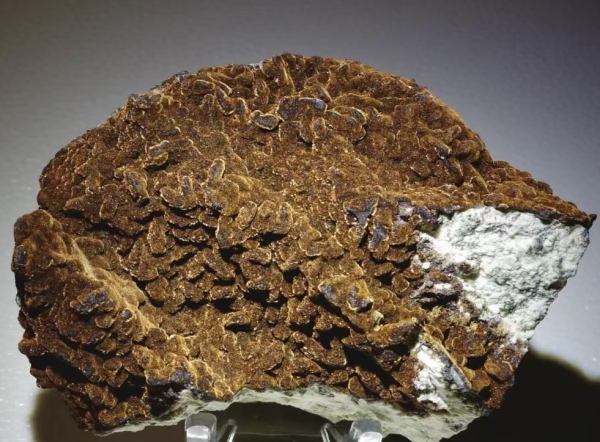

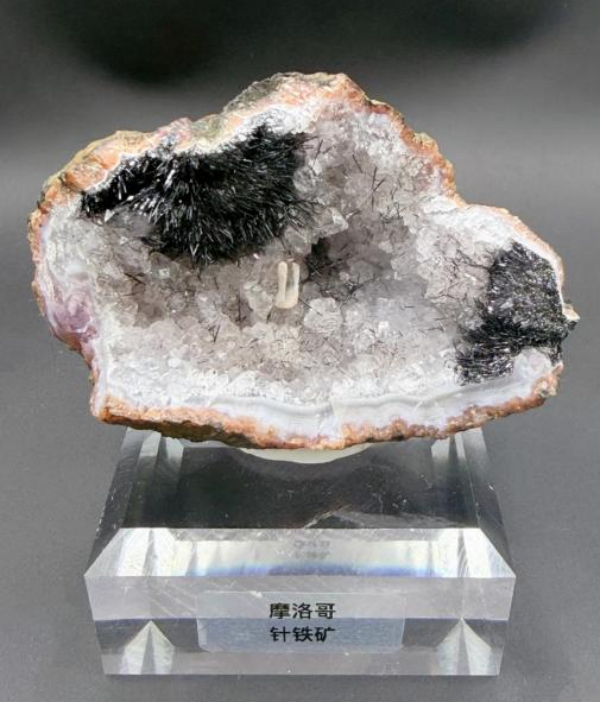

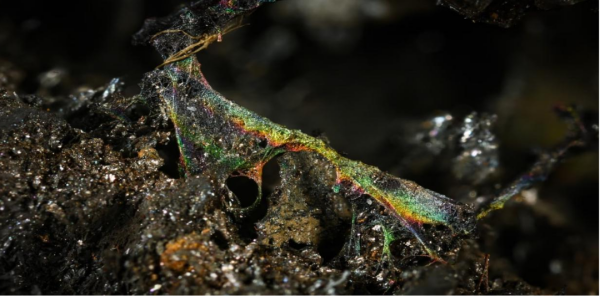

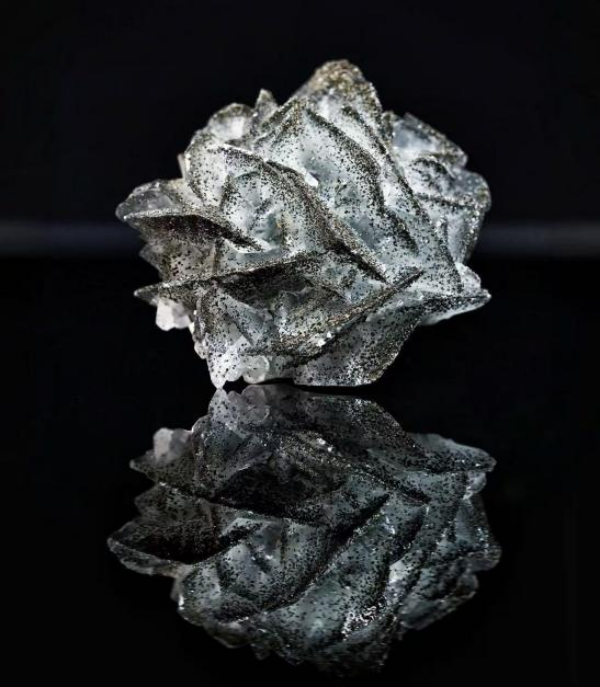

从晶体结构来看 ，针铁矿属于正交（斜方）晶系 ，晶体内部由Fe??与O??、OH?交替排列 ，形成稳定的链状结构 ，这种结构不仅决定了它的物理性质 ，也影响着其选别工艺的选择 。纯净的针铁矿晶体十分罕见 ，多呈针状、柱状或鳞片状 ，而自然界中常见的则是肾状、钟乳状、放射纤维状、土状或块状集合体 ，其中含不定量吸附水的块状针铁矿 ，被称为水针铁矿 。
颜色是针铁矿最直观的标志 ，主要呈黄褐色、暗褐色至黑色 ，随杂质含量变化而深浅不同 ；其条痕（矿物粉末的颜色）为鲜明的褐黄色至红褐色 ，这是区分针铁矿与其他铁矿物的关键特征——即使块状针铁矿颜色偏黑 ，其粉末也始终保持褐黄色 。光泽则随形态差异而变化 ，晶体呈金刚光泽或半金属光泽 ，纤维状集合体具丝绢光泽 ，土状针铁矿则为暗淡的土状光泽 。
在物理性质上 ，针铁矿的莫氏硬度为5.0~5.5 ，介于磷灰石与正长石之间 ，用小刀难以刻划 ，但性脆 ，受外力敲击易碎裂 。其密度为4.0~4.4g/cm? ，平均约4.37g/cm? ，远高于石英（2.65g/cm?）、长石等常见脉石矿物 ，这一密度差异成为重力选别的核心依据 ；若含大量杂质或吸附水 ，密度可降至3.3g/cm?左右 。值得注意的是 ，针铁矿本身无磁性 ，仅在含钴、镍等杂质时呈现弱磁性 ，比磁化系数约（10~50）×10??cm?/g ，属于典型的弱磁性矿物 ，无法直接采用常规弱磁选工艺回收 ，这也是其选别难度高于磁铁矿的主要原因之一 。
02
针铁矿的成因与分布
地球氧化带的“自然印记”
针铁矿是氧化环境下的典型产物 ，形成条件广泛 ，其成因主要与风化、沉积、热液作用相关 ，每一种成因都对应着特定的地质场景 ，也决定了其分布特点 。作为地球上分布最广的氢氧化铁矿物 ，针铁矿几乎遍布全球所有有氧化作用的地质环境 ，但大规模富集形成工业矿床的区域相对有限 。
1. 三大成因：解读针铁矿的形成密码
（1）表生风化作用：最主要的形成方式
这是针铁矿最普遍的形成途径 ，也是自然界中针铁矿的主要来源 。地壳中广泛分布的磁铁矿、黄铁矿、磁黄铁矿、菱铁矿等含铁矿物 ，在地表或近地表环境中 ，长期遭受氧气、水、二氧化碳及微生物的共同作用 ，发生氧化、水解与淋滤反应 ，最终分解转化为针铁矿 。例如 ，黄铁矿（FeS?）氧化后 ，硫元素以硫酸根形式流失 ，铁离子则与水、氧结合形成针铁矿 ，常保留原矿物的晶形（即“假象结构”） ，形成块状或土状集合体 。
这类针铁矿多分布于金属硫化物矿床的氧化带（俗称“铁帽”）、含铁岩石的风化壳中 ，是土壤中铁元素的主要来源 ，也是赤红壤、砖红壤呈现红色的核心原因——土壤中的针铁矿颗粒散射光线 ，呈现出独特的红褐色调 ，成为区分不同土壤类型的重要标志 。
（2）湖沼与海洋沉积作用：沉积型针铁矿的形成
在湖沼、浅海、大洋底部等水体环境中 ，水中溶解的铁离子（Fe??、Fe??）在微生物参与或化学氧化作用下 ，缓慢水解沉淀 ，形成针铁矿的沉积层 。这类成因的针铁矿常与黏土、有机质、锰氧化物共生 ，呈疏松多孔状、结核状或层状产出 ，被称为“沼铁矿”或“湖铁矿” ，规模较大时可形成具有工业价值的铁矿床 。
此外 ，大洋底部的锰结核中 ，也常含有大量细粒针铁矿 ，是深海铁资源的潜在载体 。这类针铁矿的形成速度极其缓慢 ，每千年仅能沉积几毫米 ，是地球表层物质循环的重要见证 。
（3）低温热液作用：小众成因的针铁矿

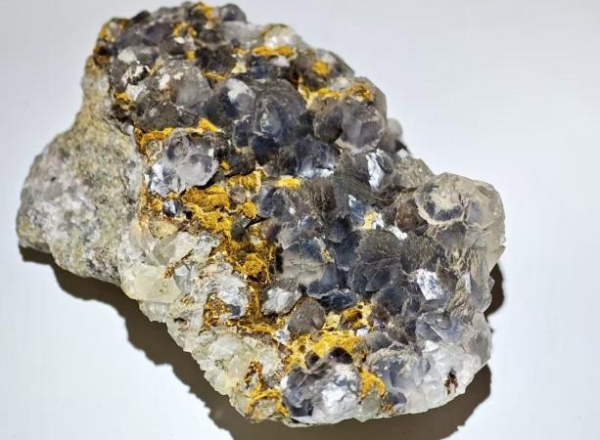

在低温热液矿床（温度一般低于200℃）中 ，含铁的热液沿岩石裂隙、孔隙运移 ，在适宜的物理化学条件下（弱碱性、氧化环境） ，铁离子与羟基结合沉淀形成针铁矿 。这类针铁矿多呈细脉状、浸染状分布于热液矿床的上部或围岩中 ，常与石英、方解石、萤石等矿物共生 ，晶体形态相对完整 ，但规模通常较小 ，工业价值有限 ，主要作为地质找矿的辅助线索 。
2. 全球与中国分布：广泛而分散的资源格局
全球范围内 ，重要的针铁矿矿床集中分布于：法国阿尔萨斯-洛林盆地（世界著名的沼铁矿产地 ，以针铁矿为主要组分）、北美五大湖地区、澳大利亚西部、巴西米纳斯吉拉斯州、南非、俄罗斯乌拉尔地区、斯堪的纳维亚半岛等 。这些矿床多为沉积型或风化型 ，矿石品位中等（含铁35%~55%） ，但储量巨大 ，是欧洲、北美等地区传统的铁矿来源 ，其中法国洛林沿法德边界的云煌岩矿床是全球知名的针铁矿产地 。
中国的针铁矿资源分布广泛 ，但以分散型、低品位矿床为主 ，几乎覆盖全国各省区 ，主要集中在三个区域：
一是南方地区：云南、贵州、广西、广东、福建等省的硫化物矿床氧化带 ，形成大量“铁帽”型针铁矿 ，这类矿石常伴生金、银等贵金属 ，具有综合回收价值 ；
二是华中地区：湖北、湖南、江西的红壤风化壳、湖沼沉积层 ，针铁矿多与黏土共生 ，矿泥含量高 ，分选难度较大 ；
三是北方地区：内蒙古、河北、辽宁的古风化壳及沉积铁矿床 ，常与赤铁矿、褐铁矿共生 ，矿石品位相对较高 ，部分可直接作为配矿使用 。
总体而言 ，中国的针铁矿矿石多呈细粒嵌布 ，杂质含量高（含黏土、硅、铝、磷等） ，分选难度较大 ，长期以来多作为配矿使用 ，或与其他铁矿石混合冶炼 ，随着选矿技术的进步 ，其开发利用价值正逐步提升 。
03
针铁矿的工业价值
从传统用途到新兴领域
尽管针铁矿的含铁量低于磁铁矿与赤铁矿 ，但它具备成因广泛、储量丰富、易于开采、冶炼活性高（结构疏松 ，还原性强）等优势 ，且拥有独特的物理化学特性 ，因此在钢铁、颜料、环保、农业等多个领域发挥着不可替代的作用 ，成为兼具传统价值与新兴潜力的矿物资源 。
1. 核心用途：钢铁工业的重要原料
针铁矿是重要的铁矿石资源之一 ，尤其在缺乏高品位磁铁矿、赤铁矿的地区 ，针铁矿（及褐铁矿）是钢铁工业的关键原料 。经过选矿提纯后的针铁矿精矿 ，可直接用于高炉炼铁 ，或与高品位铁矿配矿使用 。其核心优势在于：还原性优于磁铁矿与赤铁矿 ，在高炉中易被一氧化碳还原 ，能耗相对较低 ；且矿石中硫、磷等有害杂质含量通常较低 ，有利于生产优质生铁 。
目前 ，全球约10%~15%的生铁产量来自针铁矿等氢氧化铁类矿石 ，中国南方部分钢铁企业也长期使用针铁矿作为配矿原料 ，有效缓解了高品位铁矿资源短缺的压力 。随着低品位铁矿开发技术的进步 ，针铁矿在钢铁工业中的比重正逐步提升 。
2. 传统用途：天然颜料的“千年传承”
针铁矿是天然黄色、褐色颜料的主要来源 ，即传统工艺中的“赭石”“黄赭” 。其鲜明的褐黄色至红褐色条痕 ，以及良好的耐光性、耐候性、化学稳定性 ，使其成为涂料、陶瓷、油墨、绘画颜料的优质原料 ，且无毒无害 ，是合成颜料无法完全替代的天然材料 。
早在史前时代 ，人类就用针铁矿粉末绘制岩画 ，留存至今的远古岩画中 ，那些温暖的褐黄色色调 ，大多来自针铁矿 ；古埃及、古希腊、古罗马时期 ，针铁矿被广泛用于建筑彩绘、陶器着色 ，为古代文明增添色彩 ；时至今日 ，天然针铁矿颜料仍应用于高端艺术创作、仿古涂料、环保建材等领域 ，既保留了自然本色 ，又符合绿色环保的发展趋势 。
3. 新兴用途：环保与农业领域的新突破
近年来 ，针铁矿的表面吸附特性成为研究热点 ，其独特的晶体结构的表面羟基（-OH）活性位点 ，使其在环保与农业领域的应用得到快速拓展：
在重金属废水处理中 ，针铁矿对水体中的镉、铅、汞、砷、铬等重金属离子具有极强的吸附能力 ，可作为高效吸附剂 ，用于矿山废水、工业污水、土壤重金属污染修复 ，既能降低水体中重金属含量 ，又能实现资源的循环利用 ，成本低廉且效果显著 。
在土壤改良领域 ，针铁矿是土壤中铁元素的重要补给源 ，能调节土壤酸碱度 ，固定土壤中的磷、铝等元素 ，减少重金属对农作物的毒害 ，提升土壤肥力 ，尤其适用于酸性红壤的改良——中国南方红壤地区 ，针铁矿的合理应用可有效改善土壤贫瘠、重金属超标等问题 ，促进农作物增产 。
此外 ，高纯度针铁矿具有较大比表面积 ，可作为催化剂载体 ，用于有机合成、废气处理（如脱硝、脱硫）等领域 ，催化活性稳定、成本低廉 ，为环保产业的绿色发展提供了新路径 。
4. 地质价值：找矿与古环境研究的“指示者”
在地质勘探中 ，针铁矿是重要的找矿标志 。金属硫化物矿床（如铜、铅、锌、金、银矿床）的地表氧化带中 ，针铁矿常大量富集形成“铁帽”——通过分析铁帽中针铁矿的化学成分、微量元素含量（如铜、铅、锌、金、银） ，可判断深部是否存在原生硫化物矿床 ，为矿产勘探提供关键线索 ，许多大型金属矿床都是通过“铁帽”线索发现的 。
同时 ，针铁矿的形成条件还能反映古气候、古环境特征：针铁矿的大量形成 ，说明当时的地质环境处于温暖、湿润、氧化的状态 ，因此 ，通过研究地层中针铁矿的分布、含量 ，可还原地球表层的古气候变迁 ，为地质演化研究提供重要依据 。
04
针铁矿的选别方法
破解低品位、细粒嵌布难题
针铁矿矿石的核心特点是：矿物组成复杂、嵌布粒度细、易泥化、含铁品位低（原矿通常30%~45%） ，且常与黏土、石英、长石、高岭土、赤铁矿、褐铁矿等矿物共生 ，分选难度远高于磁铁矿与赤铁矿 。加之针铁矿属于弱磁性矿物 ，无法直接采用常规弱磁选工艺回收 ，因此 ，经过长期技术攻关 ，目前已形成单一选别与联合选别两大类工艺体系 ，核心选别方法包括重选、强磁选、浮选、磁化焙烧-磁选 ，以及多种工艺的联合应用 ，可针对不同矿石性质实现高效回收 。
1. 单一选别工艺：适用简单易选矿石
单一选别工艺适用于矿石组成简单、嵌布粒度均匀、矿泥含量低、杂质种类少的针铁矿矿石 ，工艺简单、成本较低 ，是中小型选矿厂的常用选择 ，主要包括重选、强磁选、浮选三种方法 。
（1）重力选别（重 。豪妹芏炔钜斓摹拔锢矸盅
重选的核心原理是：利用针铁矿（密度4.0~4.4g/cm?）与脉石矿物（密度2.6~2.9g/cm?）的密度差异 ，在重力、水流、离心力作用下 ，使针铁矿颗粒与脉石颗粒分层分离——密度较大的针铁矿颗粒沉降速度快 ，留在下层成为粗精矿 ；密度较小的脉石颗粒沉降速度慢 ，随水流排出成为尾矿 。
适用矿石：粗粒嵌布（粒度≥0.1mm）、杂质以石英为主、矿泥含量低的针铁矿矿石 ，尤其适合处理粗粒级针铁矿 ，能快速剔除大量废石 ，降低后续作业负荷 。

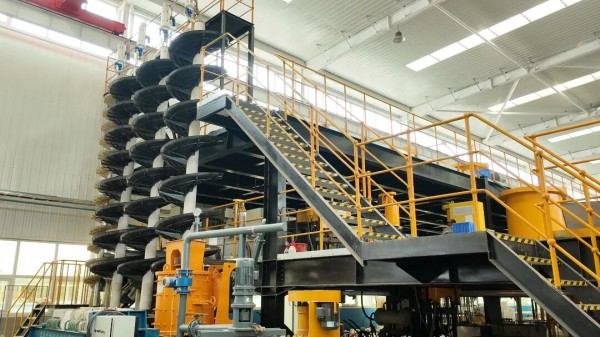

常用设备：跳汰机、摇床、螺旋溜槽、悬振锥面摇床 。其中 ，跳汰机处理量大 ，适合粗？笫拇盅 ；摇床分选精度高 ，适合粗精矿的精选 ，可进一步提升精矿品位 ；悬振锥面摇床通过高频振动与水流冲刷 ，可有效分选0.074~2mm的细粒针铁矿 ，精矿品位可提升10%~15% 。
（2）强磁选别：针对弱磁性的“磁力分选”
由于针铁矿属于弱磁性矿物 ，比磁化系数较低 ，无法通过常规弱磁选设备（磁场强度0.1~0.3T）回收 ，因此需采用强磁场磁选机（磁场强度1.0~2.0T） ，利用磁场力吸附弱磁性的针铁矿颗粒 ，实现与非磁性脉石（如石英、黏土）的分离 。
适用矿石：细粒嵌布（0.5~0.03mm）、矿泥含量中等、密度差异小的针铁矿矿石 ，是目前针铁矿单一选别的主流工艺 ，尤其适合处理细粒级针铁矿 。
常用设备：永磁筒式强磁选机、高梯度磁选机、立环脉动强磁选机 。其中 ，高梯度磁选机的分选效果最佳 ，可有效回收<0.03mm的微细粒针铁矿 ，回收率比重选提高15%~20% ，精矿品位可达50%~55% ；立环脉动强磁选机处理量大、分选效率高 ，适合大规模生产 。

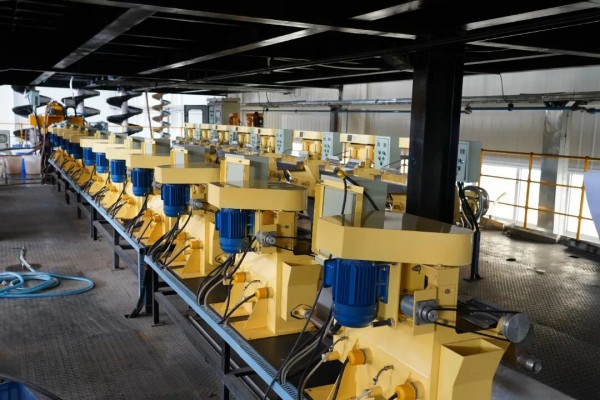

（3）浮选选别：利用表面特性的“化学分选”
浮选的核心原理是：利用针铁矿与脉石矿物表面润湿性的差异 ，通过添加浮选药剂（捕收剂、抑制剂、调整剂） ，调控矿物表面疏水性——使针铁矿表面变为疏水性 ，能够附着于气泡上随气泡上浮 ，成为精矿 ；使脉石矿物表面变为亲水性 ，留在矿浆中成为尾矿 ，从而实现分离 。
适用矿石：微细粒嵌布（<0.03mm）、矿泥含量高、强磁选效果差的针铁矿矿石 ，是处理微细粒针铁矿的核心工艺 ，能有效回收强磁选无法回收的微细粒针铁矿 。
常用药剂：捕收剂（油酸、塔尔油、羟肟酸、十二胺） ，用于增强针铁矿表面的疏水性 ，使其易于附着在气泡上 ；抑制剂（水玻璃、羧甲基纤维素） ，用于抑制石英、黏土等脉石矿物上浮 ，提高精矿品位 ；调整剂（氢氧化钠） ，用于调节矿浆pH值至8~10 ，强化针铁矿的浮选效果 。
2. 联合选别工艺：破解复杂难选矿石的核心技术
对于细粒-微细粒嵌布、高矿泥、多杂质共生的复杂针铁矿矿石 ，单一工艺难以兼顾精矿品位与回收率——例如 ，重选无法回收微细粒针铁矿 ，强磁选受矿泥干扰大 ，浮选成本高 ，因此需采用两种或多种工艺联合 ，形成“阶段选别、优势互补”的流程 ，这是目前复杂针铁矿矿石的主流选别方式 。
（1）重选-强磁选联合工艺
流程设计：原矿磨矿分级后 ，粗粒级（+0.074mm）采用重 。ㄒ〈/螺旋溜槽）产出粗精矿 ，细粒级（-0.074mm）采用强磁选回收微细粒针铁矿 ，重选尾矿与磁选尾矿合并处理 ，可进一步回收其中的针铁矿 。
适用矿石：粗细粒不均匀嵌布、矿泥含量较低的针铁矿矿石 ，尤其适合处理既有粗粒针铁矿、又有细粒针铁矿的混合矿石 。
优势：充分发挥重 。ù至８咝А⒌统杀荆┯肭看叛 。ㄏ噶８咝В┑挠攀 ，综合回收率可达75%~85% ，精矿品位52%~57% ，成本低于单一浮选 ，适合中小型选矿厂 ；缺点是对微细粒（<0.03mm）针铁矿的回收效果仍有限 。
（2）浮选-强磁选联合工艺
流程设计：原矿磨矿后 ，先通过浮选脱除大量矿泥与易浮脉石（如黏土、方解石） ，产出浮选粗精矿 ；再将浮选粗精矿送入强磁选机精选 ，去除残留的非磁性杂质 ，进一步提升精矿品位 ；浮选尾矿可通过强磁选回收其中的微细粒针铁矿 ，提高资源回收率 。
适用矿石：微细粒嵌布、矿泥含量高、含碳酸盐/黏土杂质的针铁矿矿石 ，是处理高矿泥、高杂质针铁矿的有效工艺 。
优势：浮选预先脱泥 ，消除矿泥对强磁选的干扰 ；强磁选进一步提升品位 ，精矿品位可达58%~62% ，回收率70%~80% ，解决了单一工艺“品位低、回收率差”的难题 ；缺点是流程相对复杂 ，药剂成本较高 。
（3）磁化焙烧-磁选联合工艺（最有效工艺）
这是目前处理极难选、低品位针铁矿矿石的最有效工艺 ，核心原理是：针铁矿在还原气氛（550~700℃）下加热 ，发生脱水与还原反应 ，转化为强磁性的磁铁矿（Fe?O?） ，反应式为：2α-FeOOH + CO → Fe?O? + CO? + H?O ；转化后的磁铁矿 ，可通过常规弱磁选机（磁场强度0.1~0.3T）高效分离 ，获得高品位精矿 。研究表明 ，针铁矿的还原焙烧从300℃开始形成磁铁矿 ，500~600℃时可实现针铁矿的完全转化 ，温度高于700℃时 ，磁铁矿会转化为反铁磁性的方铁矿 ，导致磁化率下降 ，影响分选效果 。
适用矿石：极难选、低品位（TFe<35%）、细粒嵌布、杂质复杂的针铁矿矿石 ，尤其适合处理传统工艺无法回收的低品位针铁矿 ，是低品位针铁矿实现高效利用的核心技术 。
优势：分选效果最佳 ，可将针铁矿彻底转化为强磁性矿物 ，精矿品位可达60%~65% ，回收率85%~92% ，能有效去除硅、铝、磷等杂质 ，大幅提升资源利用效率 ；缺点是能耗高、设备投资大、流程复杂 ，适合大规模选矿厂应用 。
05
结语
解锁针铁矿的资源潜力
针铁矿 ，这一披着黄褐色外衣的普通矿物 ，既是地球氧化环境的忠实记录者 ，也是人类工业发展不可或缺的资源 。它遍布于矿山、土壤、沉积层中 ，看似平凡 ，却承载着重要的工业价值与生态价值——从钢铁工业的原料到天然颜料的载体 ，从地质找矿的线索到环保领域的新利器 ，针铁矿的价值正被不断挖掘 。
尽管针铁矿的分选面临细粒、泥化、低品位等多重挑战 ，但随着重选、强磁选、浮选、磁化焙烧及联合工艺的不断突破 ，随着智能化、绿色化技术的持续升级 ，针铁矿的资源价值正被逐步释放 。在全球铁矿石资源日益紧张、高品位矿储量减少的背景下 ，高效开发利用针铁矿等低品位、复杂难选铁矿资源 ，已成为保障钢铁工业可持续发展的重要途径 。
未来 ，随着选矿技术的不断进步 ，针铁矿将在钢铁、颜料、环保等领域发挥更大作用 ，让这一地球锈色的馈赠 ，真正转化为推动工业发展与生态 ；さ谋蟛聘 ，为人类文明的可持续发展注入新的动力 。
中文
English
Deutsch
Português
Pусский
Espa?ol
