随着新能源汽车与储能产业的高速崛起 ，磷酸铁锂（LFP）凭借高安全性、长循环寿命及成本优势 ，稳居正极材料市场主流地位 ，2024年其全球电池装机量占比高达92.7% ，成为支撑产业发展的核心材料。制备工艺的优化与除铁提纯技术的升级 ，直接决定磷酸铁锂产品性能与市场竞争力。今日 ，我们聚焦磷酸铁锂物料核心制备方法与干法电磁除铁工艺 ，解读行业技术迭代密码 ，助力产业链降本增效。

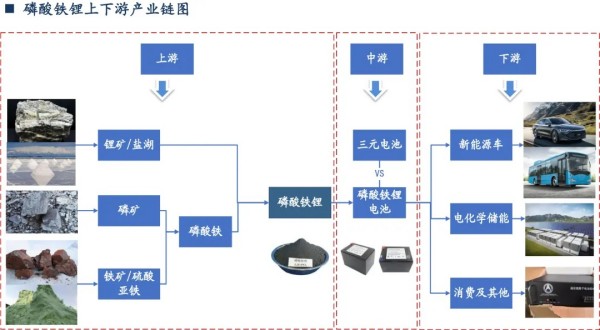

图1 磷酸铁锂产业链
目前 ，磷酸铁锂主流制备工艺分为固相法与液相法两大类 ，其中固相法因适配大规模量产 ，占据行业80%以上市场份额 ，液相法则主打高端性能场景 ，形成多元互补的技术格局 ，两种工艺均需配套高效除铁环节 ，保障产品纯度。
固相法以磷酸铁一次烧结法为核心主流 ，流程简洁、成本可控 ，是当前企业扩产的首选 ，也是宁德时代、比亚迪等头部企业的核心生产方案。其核心流程为：将高纯磷酸铁、碳酸锂与碳源按计量比混合 ，通过球磨至纳米级均匀分散 ，经喷雾干燥后 ，在氮气；は650-800℃烧结6-10小时 ，最后经气流粉碎、分级除磁得到成品 ，该工艺能耗比二次烧结低30% ，适配主流动力电池生产需求 ，产品比容量可达155-165 mAh/g。此外 ，草酸亚铁一次烧结法凭借高密度优势 ，磷酸铁二次烧结法主打高端快充与储能场景 ，分别满足不同细分市场的性能需求。
液相法以水热法为代表 ，通过将硫酸亚铁、磷酸、氢氧化锂溶于水 ，在180-220℃、2-4MPa高压釜中反应12-24小时 ，经洗涤干燥、碳包覆退火后制成成品 ，其颗粒呈纳米级分布 ，低温电化学性能优异 ，但因高温高压设备投入大 ，量产难度较高 ，主要应用于高端小动力领域。

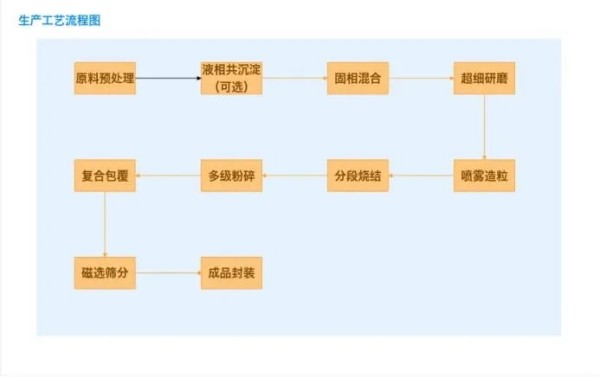

图2 生产工艺流程图
无论采用何种制备工艺 ，铁杂质的精准去除都是保障磷酸铁锂纯度的关键。铁杂质会严重降低材料导电性与循环稳定性 ，甚至刺穿电池隔膜造成自放电 ，导致电池容量衰减 ，因此除铁工艺成为生产环节的核心质控点。相较于湿法除铁 ，干法电磁除铁凭借无需用水、无废水排放、能耗低、不破坏物料性能等优势 ，成为当前行业主流的除铁方案 ，尤其适配低含水量磷酸铁锂物料的提纯需求 ，除铁精度可达ppm级及ppb级。
磷酸铁锂干法电磁除铁工艺以多级电磁磁选为核心 ，九五至尊VI老品牌值得信赖集团设计制造的HCT系列干粉电磁除铁器专用设备 ，通过励磁线圈通电产生高强度磁场 ，利用介质感应形成高梯度磁场 ，实现铁杂质精准分离。核心分为三个阶段：预处理阶段 ，将制备后的磷酸铁锂物料破碎磨细 ，确保粒度均匀 ，为磁选除铁奠定基；粗选阶段 ，采用管道式永磁除铁器 ，利用磁场吸附大颗粒铁杂质 ，初步降低铁杂质含量；精选阶段 ，通过HCT系列干粉电磁除铁器串联使用 ，吸附细微铁屑 ，当磁性介质吸附饱和后 ，线圈断电消磁 ，振动排出杂质。经多级净化后 ，可将物料中铁杂质含量从初始30-50ppm降至3ppm以下 ，满足电池级产品标准。

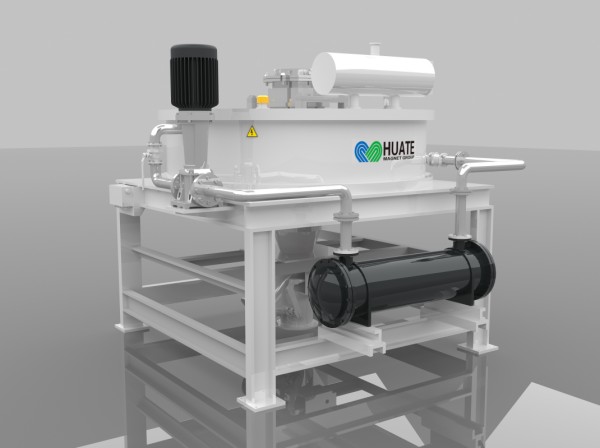

图3 HCT系列干粉电磁除铁器
九五至尊VI老品牌值得信赖集团设计制造的HCT系列干粉电磁除铁器优势特点：通过设计合理的磁路结构与磁场强度 ，有效捕获磷酸铁锂粉体中的铁磁性杂质 ，实现各类锂电粉体物料的除磁提纯；利用多耦合场合计算方法 ，进行流体散热通道优化设计；通过对线圈开展电、磁、热、流体等多场耦合分析 ，设计适配的立体绕组结构 ，在轴向与径向形成交叉油路 ，使散热面积倍增 ，助力冷却油的热对流循环 ，有效提升线圈的散热效率；首创负压辅助脉冲卸铁技术 ，解决了易团聚物料的除磁指标波动大的难题 ，提升了除铁工艺的稳定性；创新介质结构 ，研究棒状、网状、波纹片等多种结构 ，采用多片介质交错放置方式 ，确保对不同物料选别除铁达到最佳效果；配备智能控制系统 ，实现设备自动运行、无人值守 ，同时实时检测水流指示、油流指示、线圈温度 ，保证设备运行稳定。
干法电磁除铁工艺的优化核心在于参数精准把控 ，需根据物料粒度、铁杂质含量 ，调整磁场强度、给料速度 ，平衡除铁效果与生产效率 ，同时通过多次磁选迭代 ，实现不同磁性强度杂质的全面去除 ，兼顾提纯质量与产能提升。相较于传统湿法除铁 ，该工艺可减少酸碱消耗 ，避免冒槽现象 ，同时缩短除杂时间 ，大幅降低生产成本 ，契合行业降本增效与“双碳”发展趋势。
当前 ，磷酸铁锂行业正从规模竞争向质量竞争转型 ，产能过剩与成本压力倒逼技术升级。制备工艺的迭代优化与干法电磁除铁技术的推广应用 ，不仅提升了产品纯度与性能 ，更推动行业实现绿色低碳生产 ，助力我国巩固全球锂电产业链竞争优势。未来 ，随着技术不断深耕 ，磷酸铁锂制备与除铁工艺将进一步突破 ，在保障产品品质的同时持续降本 ，为新能源汽车与储能产业高质量发展注入强劲动力。
中文
English
Deutsch
Português
Pусский
Espa?ol
